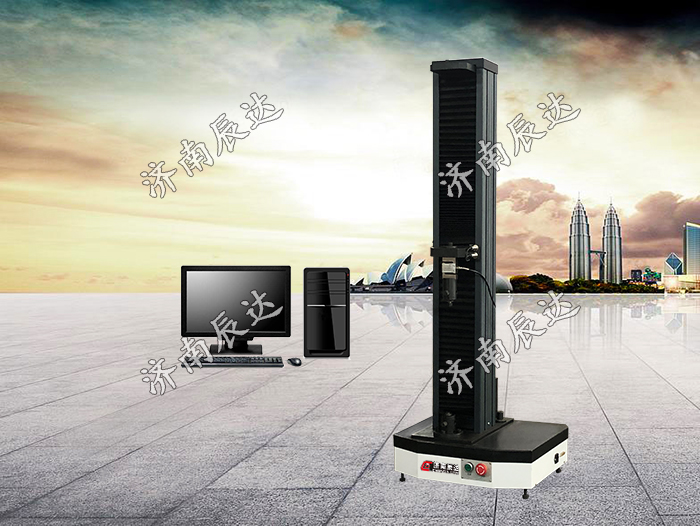

WDW-5微機控制電子萬能試驗機

一、主要用途

WDW-5型微機控制電子萬能試驗機主機與輔具的設計借鑒了國外的先進技術，外形美觀，操作方便，性能穩定可靠。計算機系統通過控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，無污染、噪音低，效率高，具有非常寬的調速范圍和橫梁移動距離，另外配置種類繁多的試驗附具，在金屬、非金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

二、功能特點：

1、采用伺服調速系統及伺服電機，驅動高效減速機及精密絲杠副進行試驗，實現試驗速度的大范圍調節，完成對金屬及非金屬等材料的拉伸、壓縮、彎曲、抗折試驗，可自動求取材料的拉伸強度、彎曲強度、屈服強度、伸長率、彈性模量及剝離強度，并能自動打印：力-時間、力-位移曲線及試驗結果報告。

2、計算機閉環控制，對試驗結果自動存儲，試驗結果可任意存取，隨時模擬再現。

3、采用品牌計算機并配有Windows電子萬能試驗機專用軟件，根據國家標準或用戶提供的標準測量材料的性能參數，對試驗數據進行統計和處理，輸出打印各種要求的試驗曲線及試驗報告：可選擇應力一應變、負荷一應變、負荷一時間、負荷一位移、位移一時間、變形一時間等多種試驗曲線的顯示、放大、比較及對試驗過程的監控、智能、方便。

三、主要技術指標：

1、 最大試驗力：5000N；

2、 量   程:  0N-5000N；

3、 試驗力準確度；優于±0.5%；

4、 位移分辨率：0.01mm；

5、 位移測量準確度：優于±0.5%；

6、 拉伸行程：600mm或1000mm（可選）

7、 壓縮行程：600mm或1000mm（可選）

8、 試驗行程：600mm或1000mm（可選）

9、 位移速度控制范圍：1mm/min～500mm/min（普通配置）

10、位移速度控制精度：優于±1%；

11、試驗機級別：0.5級

12、變形示值誤差：≤±（50+0.15L）

13、試驗機尺寸：530*266*1450或1810 mm

14、外觀：符合GB/T2611要求

15、成套性：符合標準要求

16、保護功能：試驗機有過載保護功能

17、供電電源：220V，50Hz

18、重量：150KG
